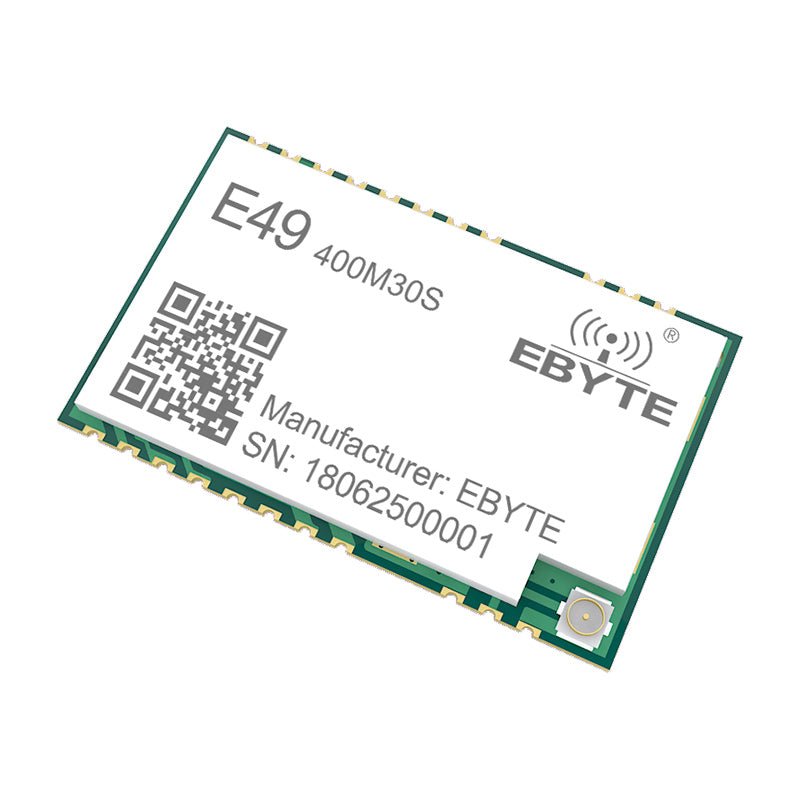

E49-400M30S ist ein kostengünstiges drahtloses Datenübertragungsmodul, das von Chengdu Ebyte auf den Markt gebracht wurde. Es handelt sich um ein reines Hardwaremodul basierend auf CMT2300A. Der E49-400M30S unterstützt eine maximale Sendeleistung von 20 dBm, und Benutzer können eine niedrigere Ausgangsleistung einstellen, um den Stromverbrauch zu senken.
Markenname: EBYTE
Herkunft: Festlandchina
Artikelzustand: Neu
Typ: Antriebs-IC
Modellnummer: E49-400M30S
Verlustleistung: 30 dBm
is_customized:Ja
Paket: SMD
IC:CMT2300A
Frequenz: 410 ~ 510 MHz
Leistung: 30 dBm

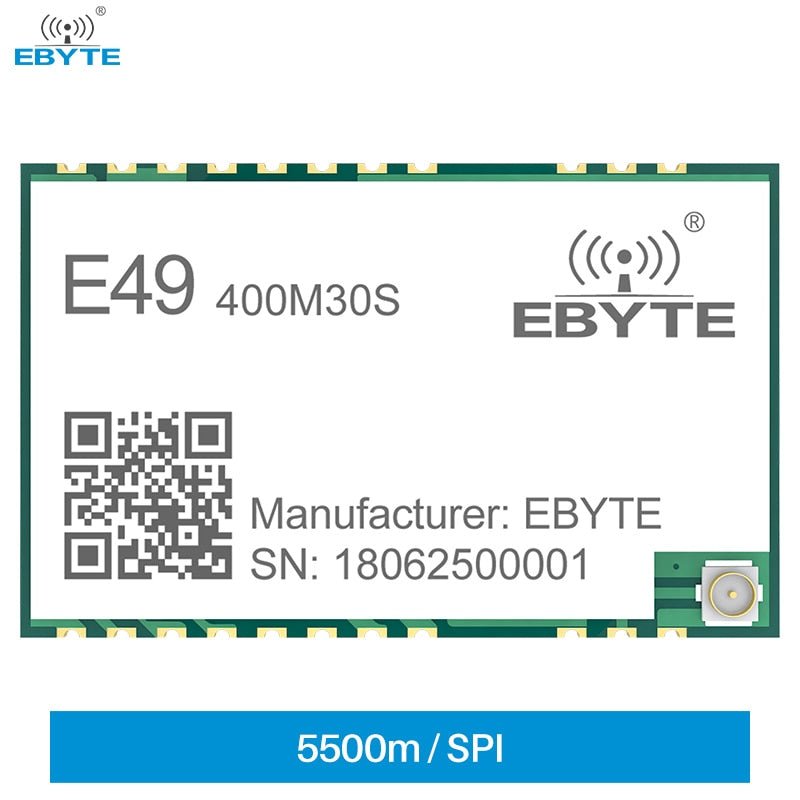

Entfernung: 5,5 km

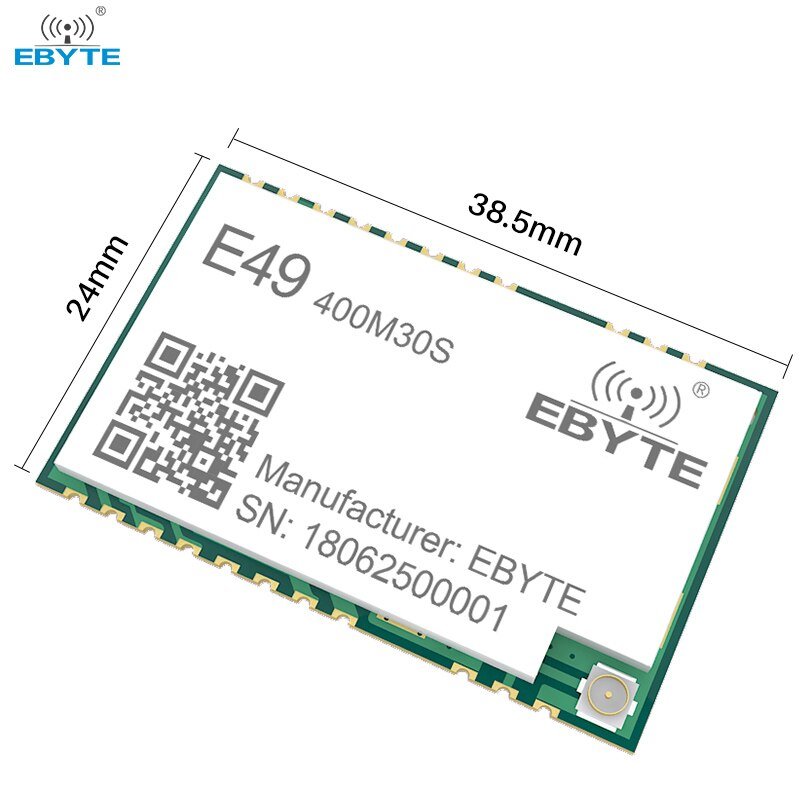

Größe: 24 * 38,5 mm

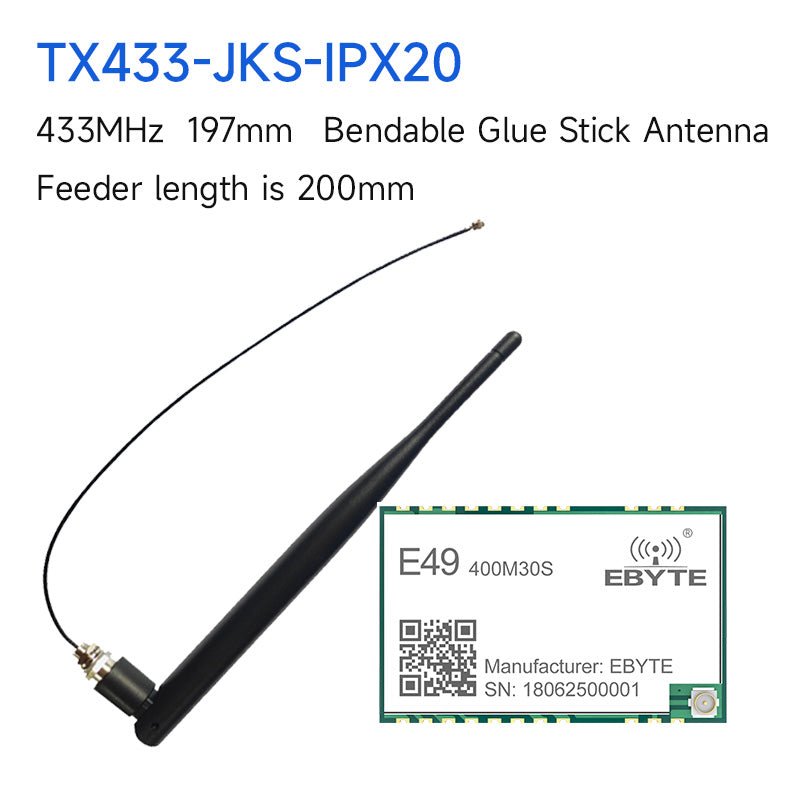

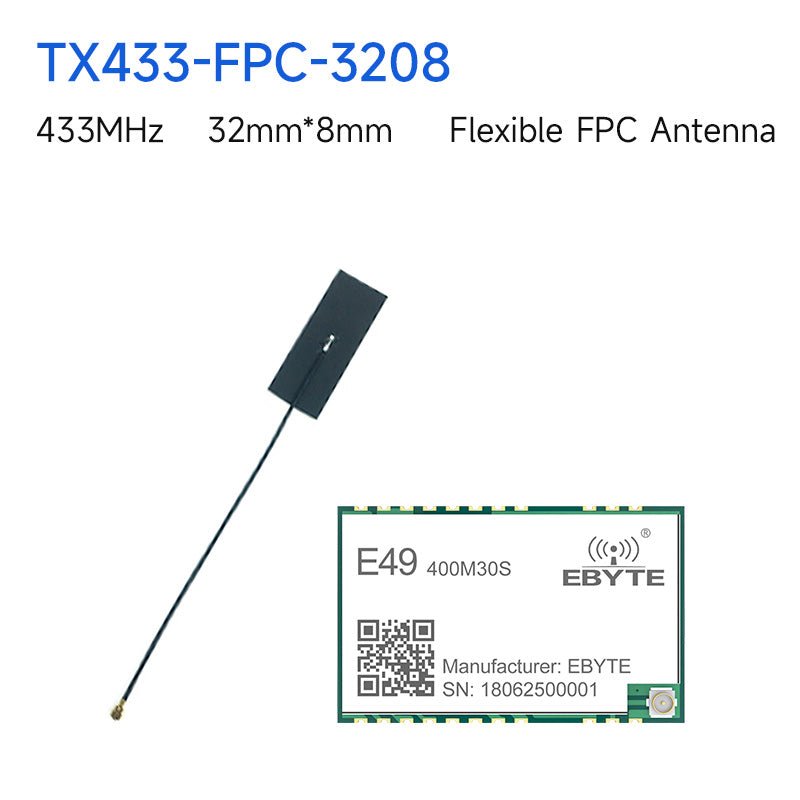

Frequenzschnittstelle: IPEX/Stempelloch
Typ: Drahtloses Datenübertragungsmodul
| Hauptparameter | Mindest. | Typ. | Max. | Anmerkung |
|---|---|---|---|---|
| Arbeitsspannung (V) | 3.3 | 5 | 5.5 | >5,5 V Kann zu dauerhaften Modulschäden führen |
| Kommunikationsebene (V) | - | 3.3 | - | - |
| Arbeitstemperatur (℃) | -40 | - | +85 | Industrietauglich |
| Arbeitsfrequenz (MHz) | 410 | 433 | 510 | - |
| Emissionsstrom (mA) | - | 650 | - | - |
| Strom empfangen (mA) | - | 17 | - | - |
| Schlafstrom (μA) | - | 2 | - | - |
| Maximale Sendeleistung (dBm) | - | 30 | - | - |
| Empfangsempfindlichkeit (dBm) | -121 | -122 | -123 | Die Luftrate beträgt 1,2 kbps |
| Hauptparameter | Beschreibung | Anmerkung |
|---|---|---|
| Referenzbereich | 5,5 km | Frei und leer, Antennenhöhe 2,5 m, Datenrate 2,4 kbit/s |
| FOSC | 26 MHz | - |
| Paket | SMD | - |

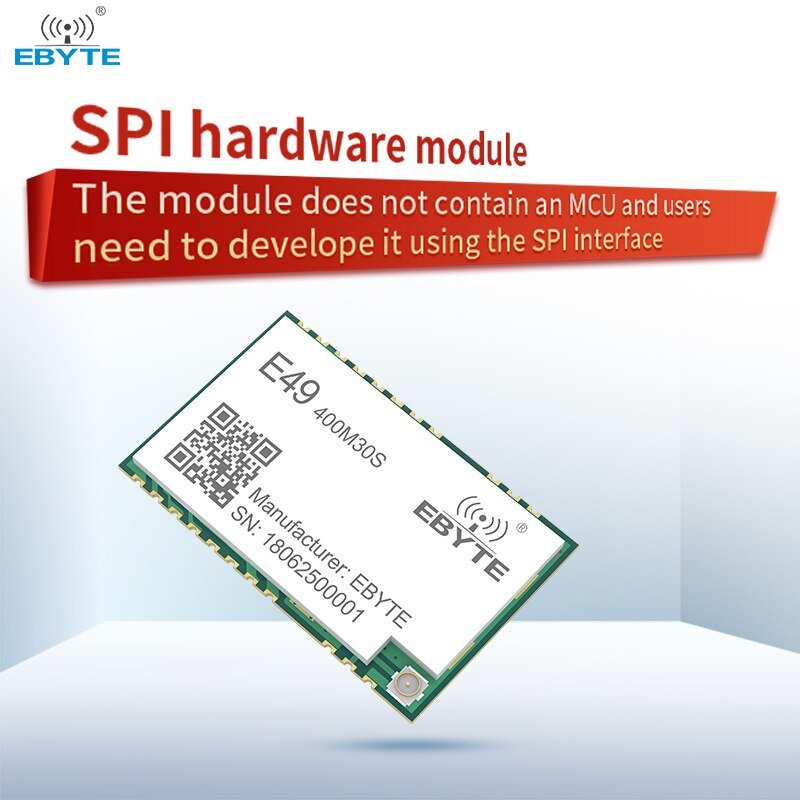

| Kommunikationsinterface | SPI | SPI |
| Maße | 24 * 38,5 mm | - |
| Hochfrequenzschnittstelle | Stempelloch/IPEX | Äquivalentimpedanz ca. 50Ω |
