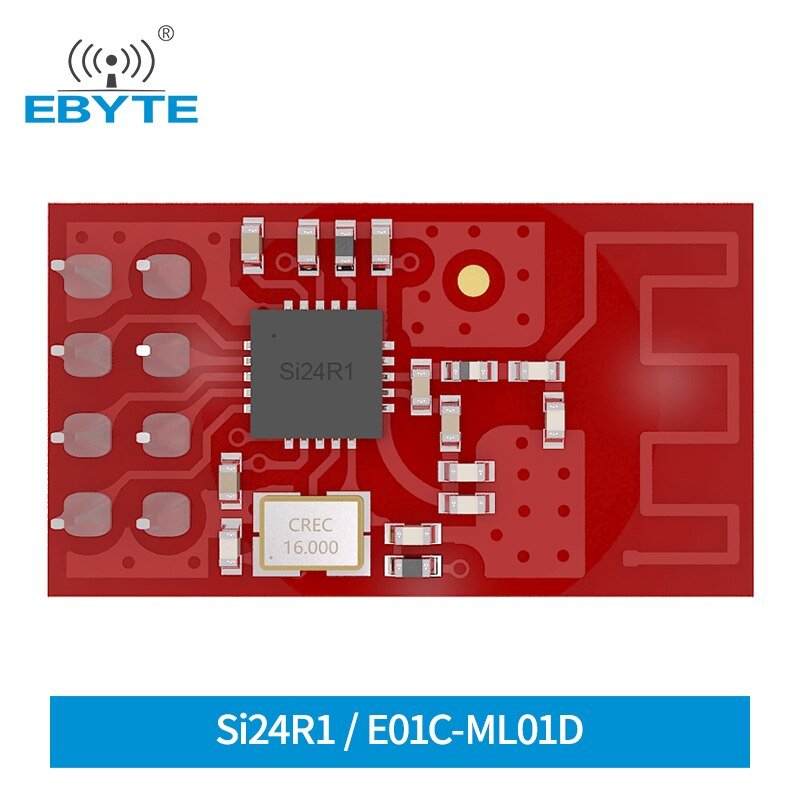

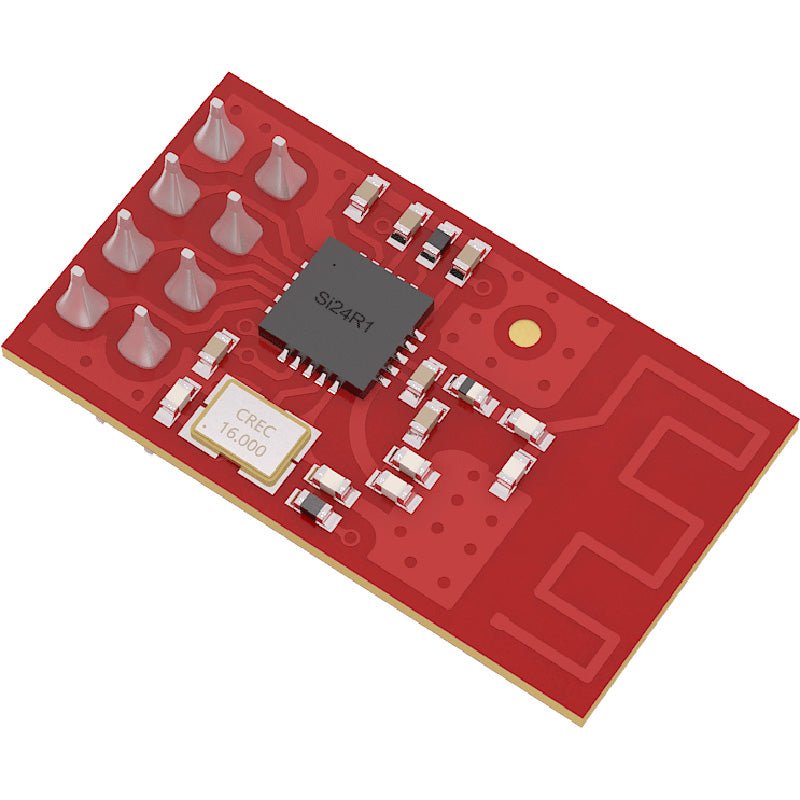

[Einführung]: E01C-ML01D ist ein kleines DIP-Modul auf Basis von Si24R1, das mit 2,4 GHz mit PCB-Antenne arbeitet und einen hochpräzisen 16-MHz-Quarzoszillator in Industriequalität verwendet. Die HF-Leistung und die Auswahl der Komponenten während der Forschung und Entwicklung entsprechen alle den Industriestandards.
Markenname: EBYTE
Herkunft: Festlandchina
Artikelzustand: Neu
Typ: Antriebs-IC
Modellnummer: E01C-ML01D
Versorgungsspannung: 2,0–3,6
is_customized:Ja
Betriebstemperatur: -40℃- +85℃
Anwendung:Computer
Paket: DIP
IC:Si24R1
Frequenz: 2,4 ~ 2,525 GHz
Leistung: 7 dBm

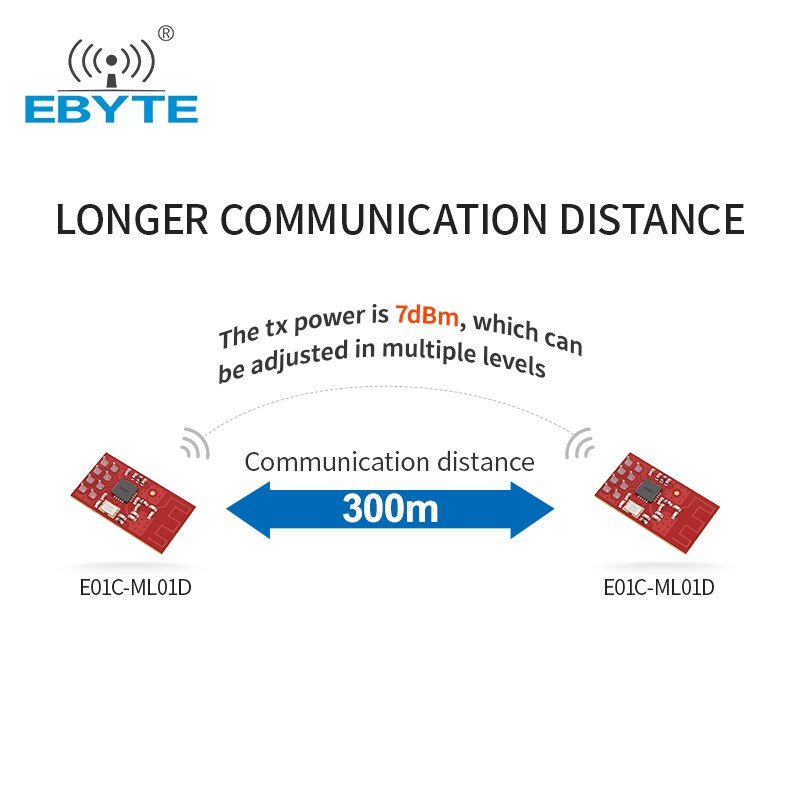

Entfernung: 0,3 km

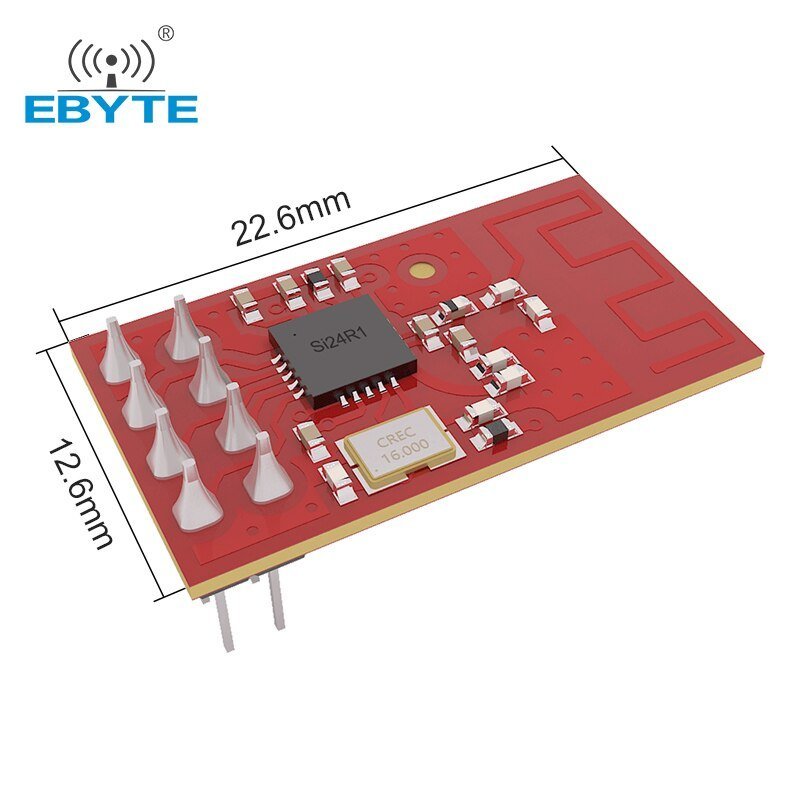

Größe: 12,6 * 22,6 mm
Gewicht: 0,9 ± 0,1 g
Kommunikationsschnittstelle: SPI
Typ: Si24R1 Wireless-Modul
| Hauptparameter | Leistung |
Bemerkungen |
| Arbeitsfrequenz |
2400~2525 MHz | Unterstützt ISM-Band |
| Sendeleistung | 20 dBm | - |
| Empfangssensibilität | -96 dBm |
Die Luftdatenrate beträgt 250 kbit/s |
| Luftdatenrate | 250k~2Mbps | Gesteuert über die Programmierung des Benutzers |
| Referenzabstand | 2500 米 | klarer und offener Bereich, Antennengewinn: 5 dBi, Antennenhöhe: 2,5 m, Luftdatenrate: 250 kbps |
| Hauptparameter | Beschreibung |
Anmerkung |
| Größe |
18 * 33,4 mm | Ohne SMA |
| Antenne | SMA-K | Die äquivalente Impedanz beträgt etwa 50 Ω |
| Kommunikationsinterface | SPI |
0-10 Mbit/s |
| Paket | DPI | - |
| FIFO | 32Byte | Maximale Länge, die jedes Mal übertragen wird |
| Kristallfrequenz | 16 MHz | - |
| Modulation | GFSK | - |
| Hauptparameter | Mindest. | Typ. | Max. | Einheit | Bemerkungen |
| Betriebsspannung |
2,0 | 3.3 | 3.6 | V | ≥3,3 V sorgt für Ausgangsleistung |
| Kommunikationsebene | - | 3.3 | - | V | Bei 5-V-TTL besteht möglicherweise die Gefahr eines Durchbrennens |
| Sendestrom | - | 125 | - | mA | Momentaner Stromverbrauch |
| Rx-Strom | - | 27.5 |
- | mA |
|
| Schlafstrom | - | 2 | - | μA | Software wird heruntergefahren |
| Betriebstemperatur |
-40 | 20 |
+85 | ℃ | Industrielles Design |
