[Einführung]: E77-400M22S basiert auf dem neu eingeführten drahtlosen SoC-Kommunikationsmodul STM32WLE5CCU6 (ARM Cortex-M4 + LoRa) von ST. Es zeichnet sich durch Fernkommunikation, geringen Standby-Stromverbrauch, starke Entstörungsfähigkeit, umfangreiche Schnittstellenressourcen, starke Verarbeitungsfähigkeit und geringe Größe aus.
[Einführung]: E77-900M22S basiert auf dem neu eingeführten drahtlosen SoC-Kommunikationsmodul STM32WLE5CCU6 (ARM Cortex-M4 + LoRa) von ST. Es zeichnet sich durch große Kommunikationsentfernung, geringen Standby-Stromverbrauch, starke Entstörungsfähigkeit, umfangreiche Schnittstellenressourcen, starke Verarbeitungsfähigkeit und geringe Größe aus.
Markenname: EBYTE
Herkunft: Festlandchina
Artikelzustand: Neu
Typ: Antriebs-IC
Modellnummer: E77-400M22S/E77-900M22S
Paket: SMD
E77-400M22S:

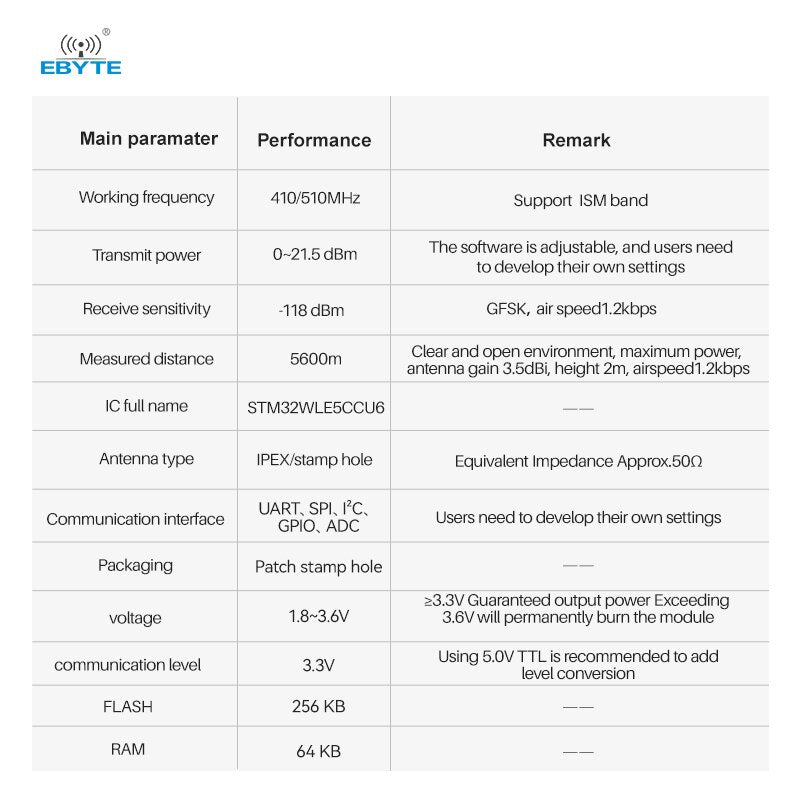

| RF-Parameter | Wert |
Anmerkung |
| Arbeitsfrequenz |
410~510 MHz |
Unterstützt ISM-Band |
| Sendeleistung | 0~21,5 dBm |
Die Software ist anpassbar und Benutzer müssen ihre eigenen Einstellungen entwickeln |
| Empfangssensibilität | -118 dBm |
GFSK, Luftgeschwindigkeit 1,2 kbps |
| Referenzabstand (PCB/IPX) | 5600m |
Klare und offene Umgebung, maximale Leistung, Antennengewinn 3,5 dBi, Höhe 2 m, Fluggeschwindigkeit 1,2 kbit/s
|
| Hardware-Parameter | Wert |
Anmerkung |
|

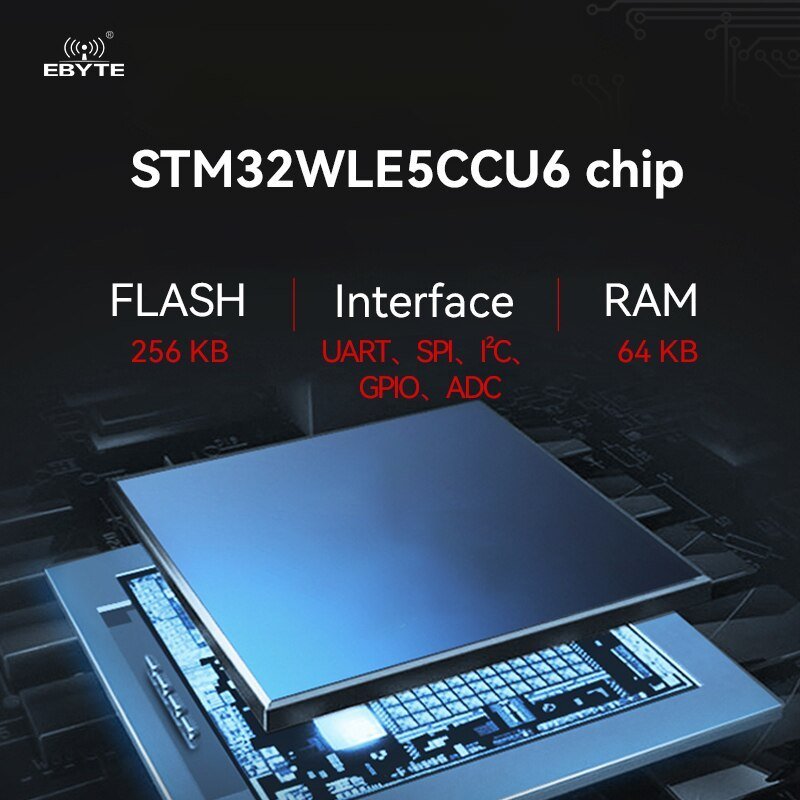

IC vollständiger Name |
STM32WLE5CCU6 |
—— |
|
Kern |
Cortex-M4 |
—— |
|
BLITZ |
256 KB |
—— |
|
RAM |
64 KB |
—— |
|
Kristallfrequenz |
32 MHz/32,768 kHz |
Äußerer Kristall |
|

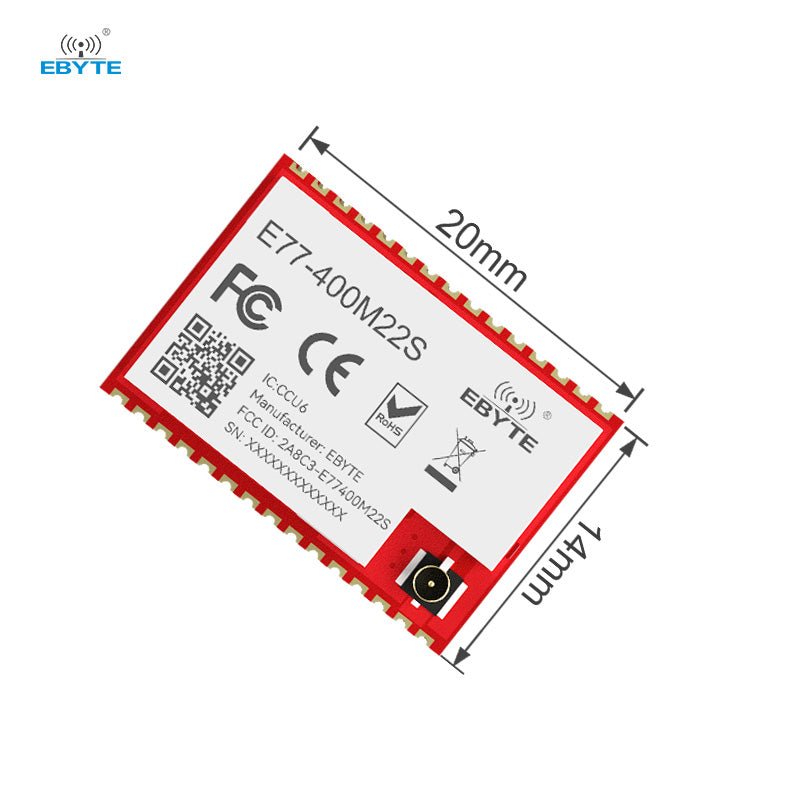

Größe |
14 * 20 mm |
—— |
|

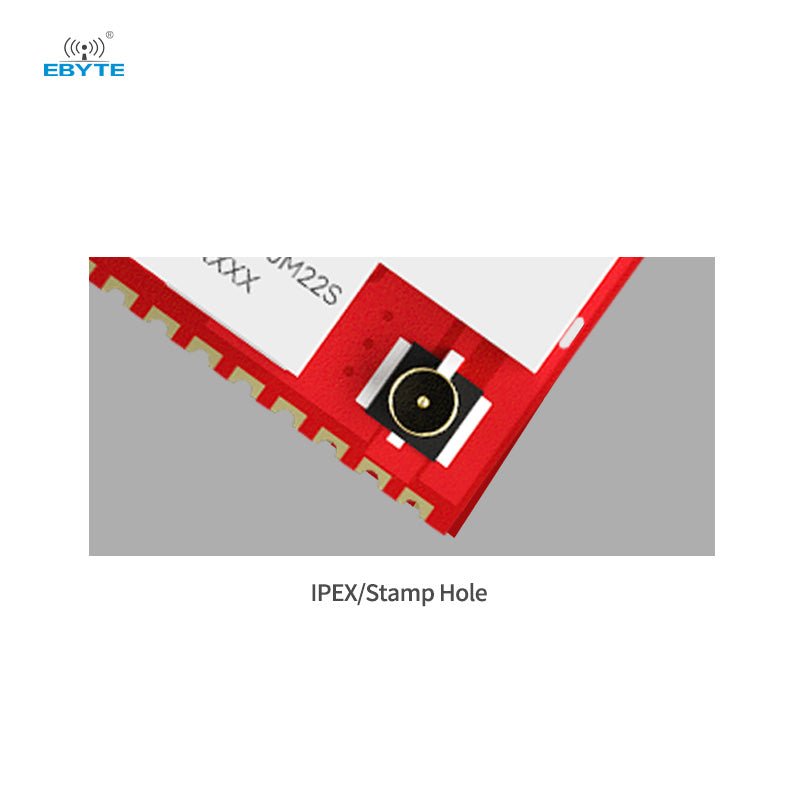

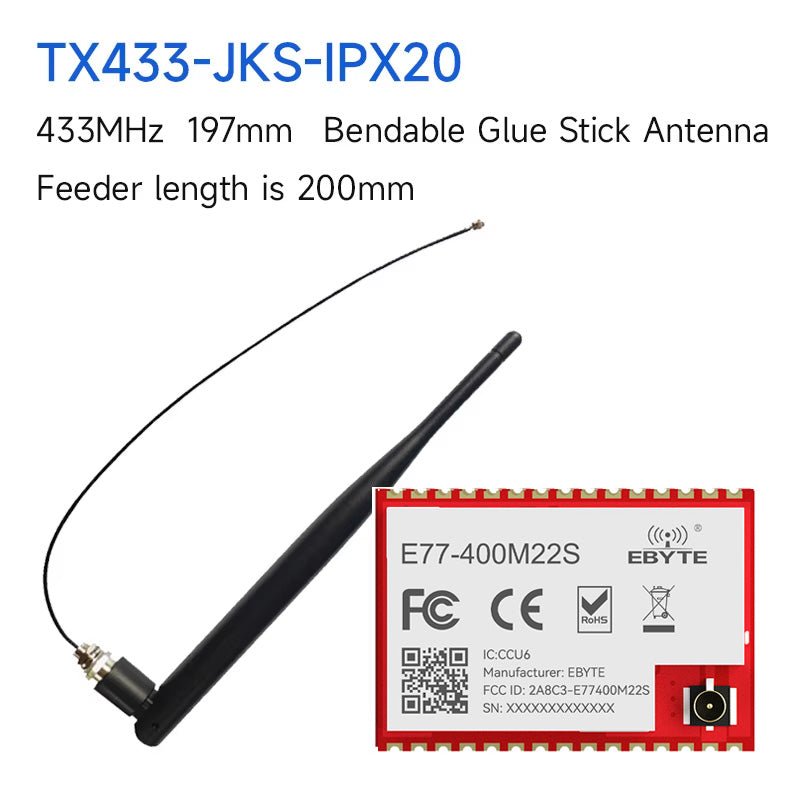

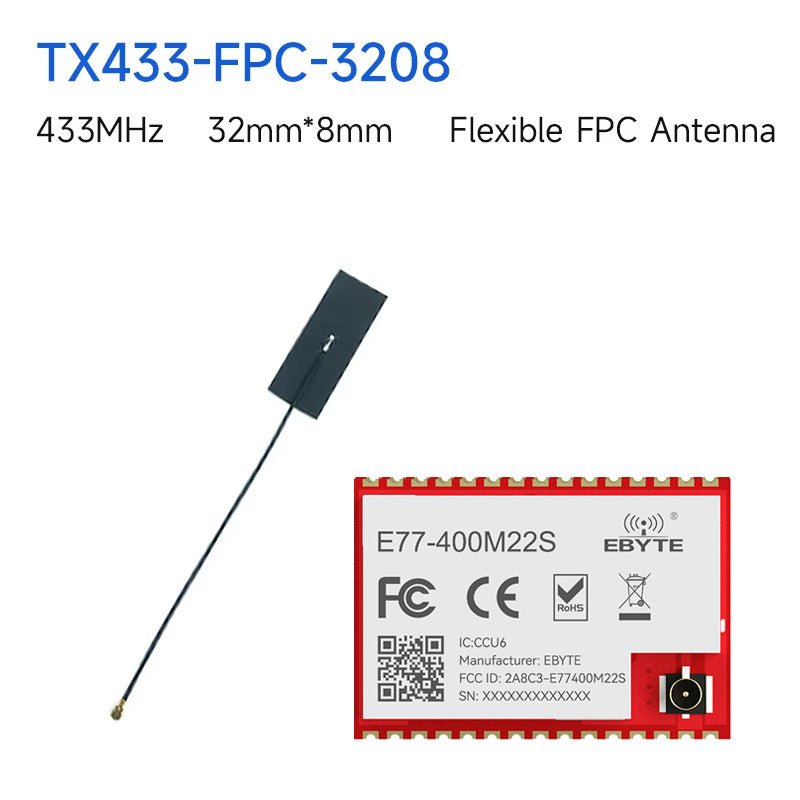

Antennentyp |
IPEX/Stempelloch |
Äquivalente Impedanz ca. 50 Ω |
|
Kommunikation Schnittstelle |
UART, SPI, I²C, GPIO, ADC |
Benutzer müssen ihre eigenen Einstellungen entwickeln |
|
Verpackung |
Stempelloch aufnähen |
—— |
| Elektronischer Parameter | Mindest. | Typ. | Max. | Einheit | Zustand |
| Stromspannung | 1.8 | 3.3 | 3.6 | V |
≥3,3 V Garantierte Ausgangsleistung Eine Überschreitung von 3,6 V führt zu einem dauerhaften Durchbrennen Modul |
|
Kommunikation Ebene |
- |
3.3 |
- | V |
Als Ergänzung wird die Verwendung von 5,0 V TTL empfohlen Levelkonvertierung |
|
Emission aktuell |
- | 128 | - | mA | Momentaner Stromverbrauch |
| Strom erhalten | - | 14 | - | mA | —— |
| Schlafstrom | - | 3 | - | μA | Herunterfahren der Software |
|
Betriebs Temperatur |
-40 | 20 | 85 | ℃ | - |
|
Arbeiten Feuchtigkeit |
10 | 60 | 90 | % | - |
|
Lagerung Temperatur |
-40 | 20 | 125 | ℃ | - |
【AT】LoRaWAN AT-Befehle für STM32CubeWL
【Produktanwendung】 AN-2022013_E77-Serie LoRaWAN-Demo-Bedienungsanleitung
【Demo】 LoRaWAN-Demo der E77-Serie
E77-900M22S:
| RF-Parameter | Wert |
Anmerkung |
| Arbeitsfrequenz |
850~930 MHz |
Unterstützt ISM-Band |
| Sendeleistung | 0~21,5 dBm |
Die Software ist anpassbar und Benutzer müssen ihre eigenen Einstellungen entwickeln |
| Empfangssensibilität | -118 dBm |
GFSK, Luftgeschwindigkeit 1,2 kbps |
| Referenzabstand (PCB/IPX) | 5600m |
Klare und offene Umgebung, maximale Leistung, Antennengewinn 3,5 dBi, Höhe 2 m, Fluggeschwindigkeit 1,2 kbit/s |
| Hardware-Parameter | Wert |
Anmerkung |
|
IC vollständiger Name |
STM32WLE5CCU6 |
—— |
|
Kern |
Cortex-M4 |
—— |
|
BLITZ |
256 KB |
—— |
|
RAM |
64 KB |
—— |
|
Kristallfrequenz |
32 MHz/32,768 kHz |
Äußerer Kristall |
|
Größe |
14 * 20 mm |
—— |
|
Antennentyp |
IPEX/Stempelloch |
Äquivalente Impedanz ca. 50 Ω |
|
Kommunikation Schnittstelle |
UART, SPI, I²C, GPIO, ADC |
Benutzer müssen ihre eigenen Einstellungen entwickeln |
|
Verpackung |
Stempelloch aufnähen |
—— |
| Elektronischer Parameter | Mindest. | Typ. | Max. | Einheit | Zustand |
| Stromspannung | 1.8 | 3.3 | 3.6 | V |
≥3,3 V Garantierte Ausgangsleistung Eine Überschreitung von 3,6 V führt zu einem dauerhaften Durchbrennen Modul |
|
Kommunikation Ebene |
- |
3.3 |
- | V |
Als Ergänzung wird die Verwendung von 5,0 V TTL empfohlen Levelkonvertierung |
|
Emission aktuell |
- | 128 | - | mA | Momentaner Stromverbrauch |
| Strom erhalten | - | 14 | - | mA | —— |
| Schlafstrom | - | 3 | - | μA | Herunterfahren der Software |
|
Betriebs Temperatur |
-40 | 20 | 85 | ℃ | - |
|
Arbeiten Feuchtigkeit |
10 | 60 | 90 | % | - |
|
Lagerung Temperatur |
-40 | 20 | 125 | ℃ | - |
