[Chip solution]：FT2232HL
[Operating voltage]： DC 4.5~5.5V

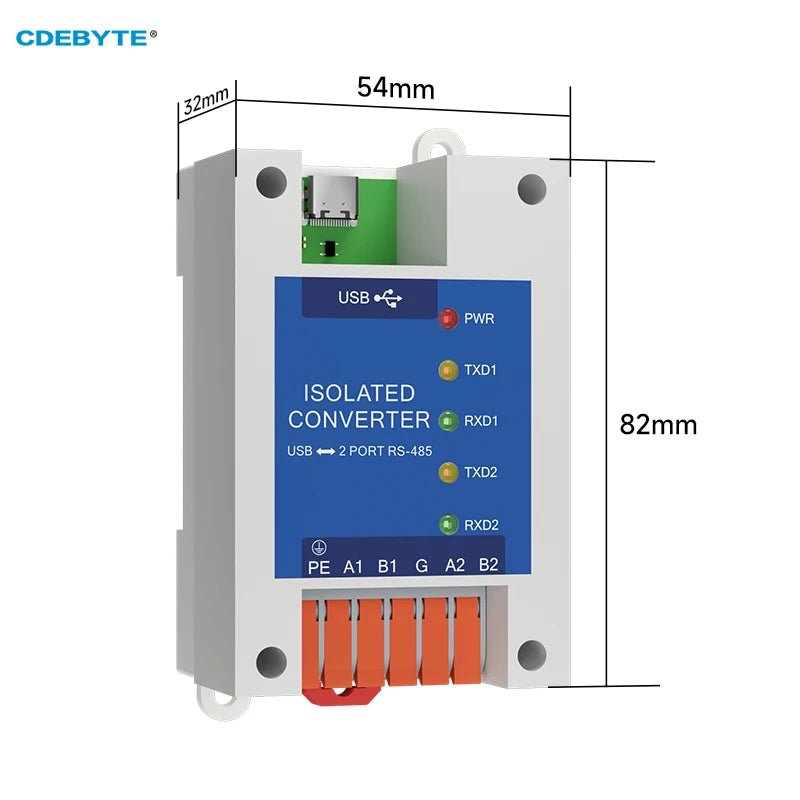

[Product size]：100*54*32mm

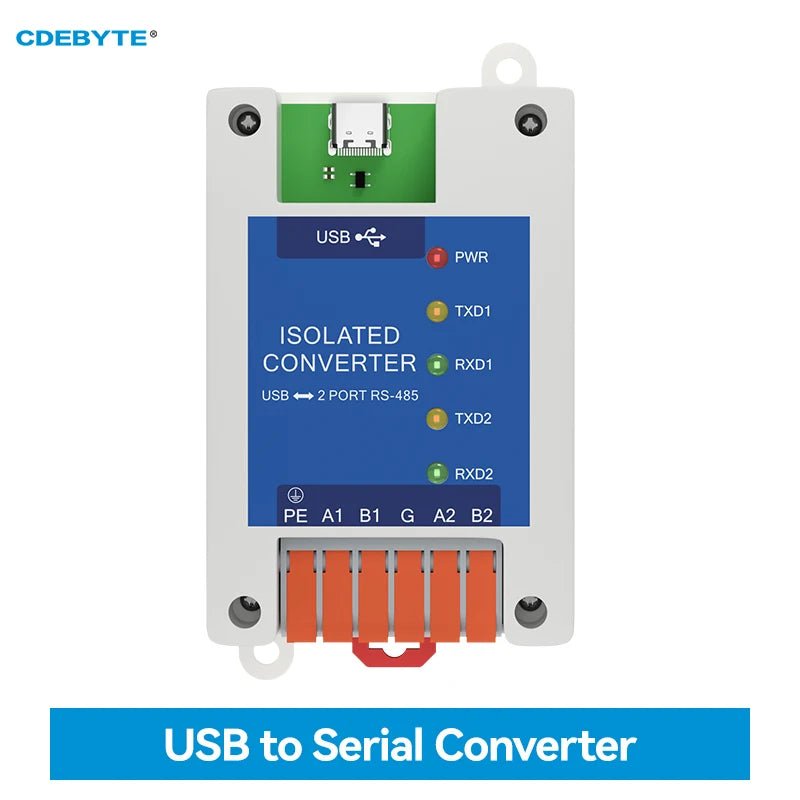

[Introduction]：E810-U21 est un module de conversion USB vers RS485 bidirectionnel de qualité industrielle. Une interface USB externe peut être connectée à 2 interfaces RS485 indépendantes sans s'affecter mutuellement. Convient aux scénarios où l'ordinateur est connecté à plusieurs réseaux RS485 en même temps. Circuit de commutation émetteur-récepteur automatique RS485 intégré, commutation de contrôle de broche indépendante, rend la communication RS485 plus fiable et peut connecter plus d'appareils en même temps. Il peut convertir des signaux USB asymétriques en signaux RS-485 sans alimentation externe, et chaque interface offre une protection contre les surtensions.
| project | illustrate |
| Working voltage | 5V USB interface power supply |
| interface | USB interface: type-c interface communication, version 2.0 |
| RS485 interface: 2 channels are spring terminals; 4 channels are Phoenix plug plug-in terminals | |
| Isolation and protection | 1500Vrms power isolation (only supported by isolated version) |
| 3750Vrms signal isolation (only supported by isolated version) | |
| 600W TVS electrostatic surge protection | |
| PTC short circuit protection | |

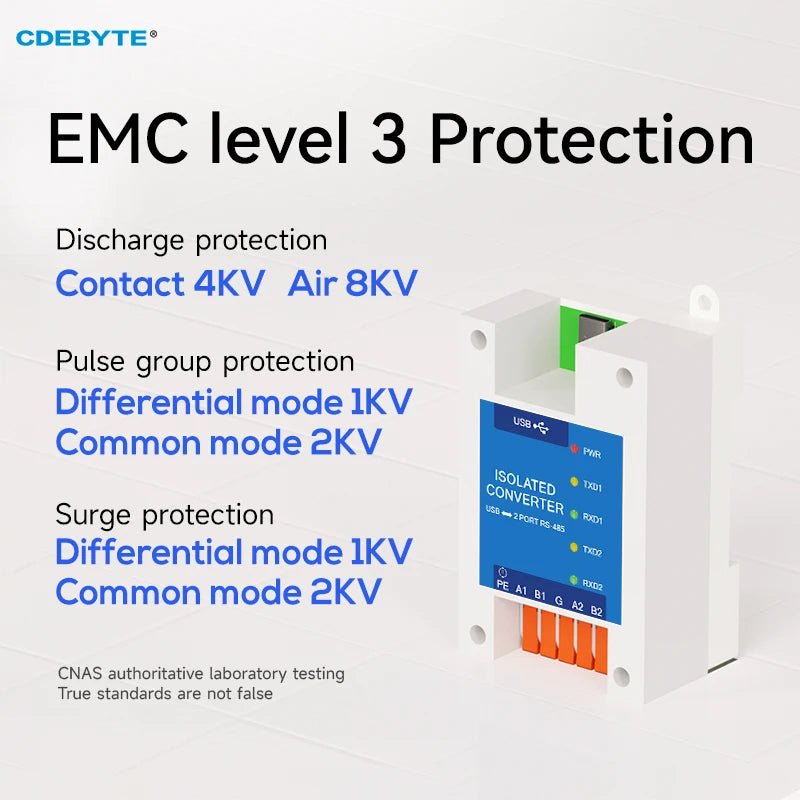

| Protection level | Industrial EMC Level 3 |
| Electrostatic contact 4KV, air discharge 8KV | |
| Pulse group differential mode 1KV, common mode 2KV | |
| Working temperature and humidity | -40～+85℃, 5%～95%RH (no condensation) |
| Storage temperature and humidity | -40 ~ +105℃, 5% ~ 95%RH (no condensation) |
